外球面轴承座是机械传动系统中不可或缺的关键部件之一，它主要用于支撑和固定外球面轴承，确保轴承在复杂工况下能够稳定、高效地运转。本文将系统介绍外球面轴承座的功能特点、主要类型、选型要点及其在各个工业领域的应用。

一、外球面轴承座的功能与结构特点

外球面轴承座，通常与带座外球面轴承配套使用，其核心功能是提供一个坚固、对中的安装基座，保护轴承免受外部污染、冲击和不当负载的影响。其典型结构包括底座、轴承安装腔、密封装置和固定螺孔。设计上，轴承座的内腔呈球面，能与轴承外圈的球面外径自适应调心，从而补偿因轴弯曲或安装误差引起的不同心问题，显著提高系统的可靠性和寿命。多数轴承座采用灰铸铁、铸钢或球墨铸铁制造，具备良好的强度和减震性能。

二、主要类型与标准

根据结构和安装方式，外球面轴承座主要分为以下几类：

1. 立式座（P座）：最常见类型，底部为平面，通过螺栓固定于水平安装面。
2. 方形座（F座）：底座呈方形，提供更大的支撑面和稳定性。
3. 菱形座（FL座）：底座为菱形，可在有限空间内实现紧凑安装。
4. 滑块座（T座）：底座带有滑槽，允许轴向位置调整，便于皮带或链条的张紧。
5. 悬吊座（C座）：用于悬挂安装，常见于输送设备。
这些类型通常遵循国际标准（如ISO、DIN）或国内标准（如JB/T），确保互换性和通用性。

三、选型关键考虑因素

选择合适的轴承座对系统性能至关重要，主要考虑点包括：

1. 轴承型号匹配：必须与所选外球面轴承的尺寸系列（如UC、UK系列）精确对应。
2. 载荷条件：依据径向和轴向载荷的大小、方向，选择具有足够强度和结构的座型。
3. 工作环境：考虑温度、湿度、粉尘、腐蚀性介质等因素，选择适当的材质（如铸铁、不锈钢）和密封形式（如橡胶密封、迷宫式密封）。
4. 安装空间与方式：根据设备布局确定座的类型（如立式、方形）和固定方式。
5. 调心需求：对于长轴或易变形结构，应确保轴承座的调心能力能满足补偿要求。

四、典型应用领域

外球面轴承座因其调心性好、安装简便、维护容易，广泛应用于：

• 农业机械：拖拉机、收割机等，适应恶劣工况和振动环境。
• 输送设备：皮带输送机、链板机，支撑传动辊筒。

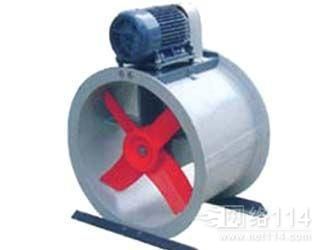

• 通风系统：风机、空调设备，支撑风扇轴。
• 纺织机械：承受高速运转和一定振动。
• 建筑机械：搅拌机、升降设备，提供稳定支撑。

五、安装与维护要点

正确安装是保证性能的前提：需确保安装面平整清洁，紧固螺栓按对角顺序均匀拧紧，避免座体变形。定期维护中，应检查密封状况，防止润滑脂泄漏和污染物侵入；对于重载或高速应用，需按周期补充或更换润滑脂。若出现异常噪音或温升，应及时检查轴承和座的磨损情况。

外球面轴承座作为轴承系统的重要依托，其合理选型与应用直接关系到整个传动装置的效率与寿命。工程技术人员在选择时，应综合考虑工况、载荷及环境因素，并遵循规范的安装维护流程，以充分发挥其性能优势，保障设备稳定运行。
