在机械传动与支撑系统中，带座轴承扮演着至关重要的角色，它将轴承与轴承座完美结合，简化了安装流程，增强了系统的稳定性和适用性。其中，方形轴承座搭配UCF系列外球面球轴承，以其结构紧凑、调心性能好、安装维护便捷等特点，广泛应用于农业机械、输送设备、通风系统、纺织机械等诸多领域。本文将重点介绍方形轴承座及其常见的UCF305至UCF311系列带座轴承。

一、方形轴承座概述

方形轴承座，通常由灰铸铁（如HT200）或铸钢制成，具有规则的方形外观和坚固的结构。其内部设计用于精准容纳并固定外球面轴承。主要特点包括：

1. 高刚性：方形结构提供了良好的支撑刚性和抗变形能力，能承受一定的冲击载荷。
2. 安装便利：底座通常带有螺栓安装孔，可以方便地通过螺栓固定在机架或墙板上，实现快速对中和安装。
3. 通用性强：设计标准化，能与多种尺寸的UCF系列轴承配合使用，互换性好。

二、UCF系列外球面球轴承核心特点

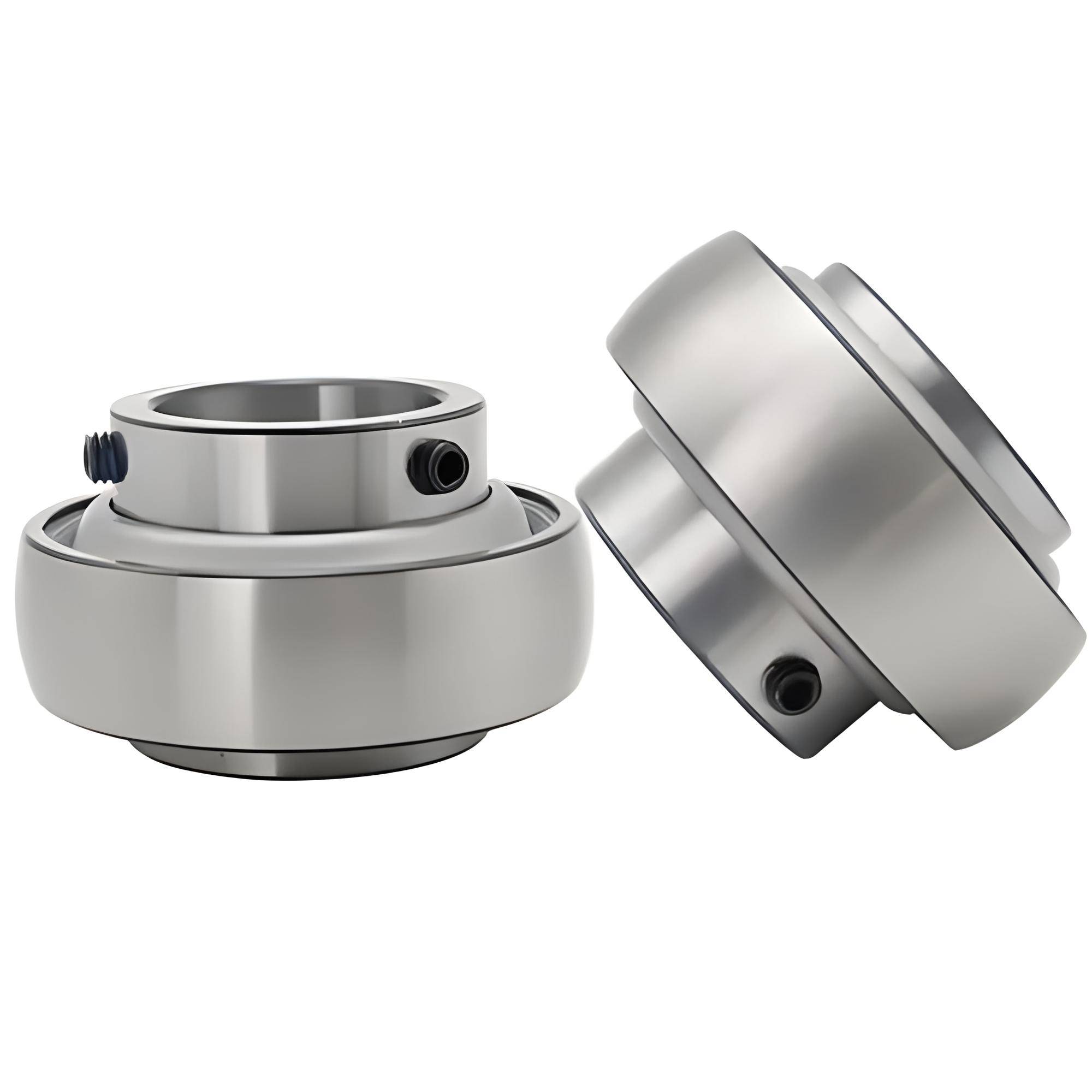

UCF系列是带方形座顶丝紧固外球面球轴承的标准代号。其核心组件是内置的“外球面球轴承”，该轴承的外圈外表面呈球面，与轴承座内孔的球面相配合。这一设计带来了独特的优势：

• 自动调心：能自动补偿因安装误差或轴挠曲引起的同心度偏差（通常调心角度可达2°-3°），有效避免轴承因不对中而产生的额外磨损和过早失效。
• 密封良好：轴承通常自带橡胶密封圈（如RS或2RS型），能有效防止灰尘、水分侵入，延长使用寿命，降低维护频率。
• 紧固方式：通过轴承内圈上的顶丝（紧定螺钉）直接固定在轴上，无需额外的轴肩或锁紧螺母，安装和拆卸极为简便。

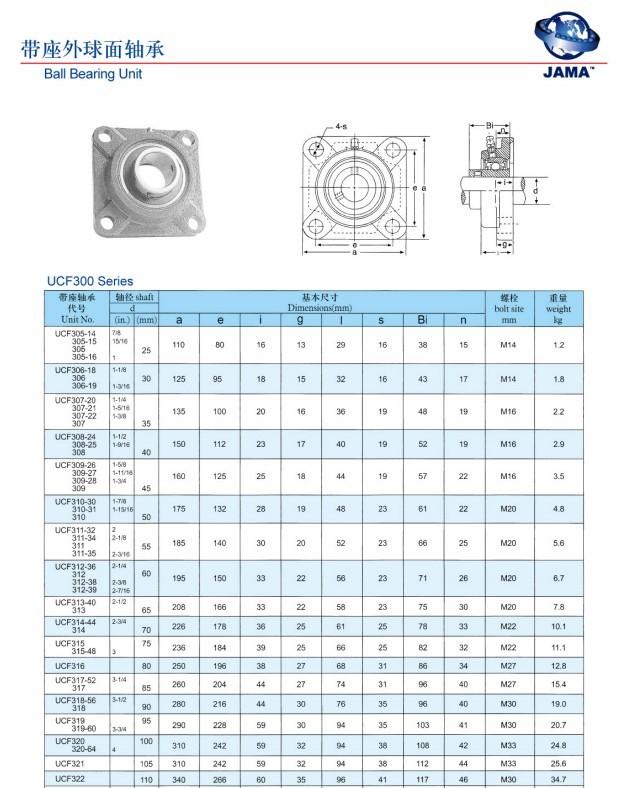

三、UCF305至UCF311型号详解

型号中的“UCF”代表方形座顶丝紧固，“3”代表系列尺寸，后面的数字（05、06...11）对应轴承内径（d）的代号。以下是这些常用型号的关键参数与应用对比：

| 型号 | 轴承内径 (d) | 主要尺寸 (approx.) | 适用轴径范围与典型应用 |
|------------|--------------|---------------------|------------------------|
| UCF305 | 25 mm | 座体小巧紧凑 | 适用于轻载、中速场合，如小型输送带、风扇等。 |
| UCF306 | 30 mm | 承载能力稍强 | 通用机械中的常见规格，用于传动轴、辊筒支撑。 |
| UCF307 | 35 mm | 尺寸与负载均衡 | 在农业机械（如收割机）和中等负载的输送线上应用广泛。 |
| UCF308 | 40 mm | 刚性进一步增加 | 适用于功率稍大的电机、减速机输出轴支撑或较长的传动轴。 |
| UCF309 | 45 mm | 承载能力显著 | 常见于工业风机、搅拌设备、重型输送机等。 |
| UCF310 | 50 mm | 中型机械主力规格 | 广泛用于各种工业设备的主轴支撑，能承受较大径向载荷。 |
| UCF311 | 55 mm | 尺寸较大，负载高 | 适用于重型机械、大型输送系统、矿山设备等重载、低速或中速场合。 |

（注：具体详细尺寸如轴承座总宽高、螺栓孔距、极限转速、动/静载荷等，需查阅对应品牌的产品手册。）

四、选型与使用注意事项

1. 载荷与转速：根据实际应用的径向载荷和转速，参考轴承的额定载荷和极限转速进行选择，确保工作在安全范围内。UCF309、310、311等大规格型号承载能力更强。
2. 轴公差：与顶丝配合的轴段，其直径公差通常推荐为h7或h8，以保证紧固可靠且不损伤轴表面。
3. 安装：确保轴承座安装面平整、清洁。紧固顶丝时，应使用扭力扳手按推荐扭矩拧紧，并建议使用防松措施（如点螺纹胶）。
4. 润滑：大多数UCF轴承出厂时已填充优质润滑脂，在常规工况下可长时间运行。但在高温、多尘或连续重载环境下，需根据维护手册定期补充或更换润滑脂。
5. 对中：虽然具有调心能力，但安装时仍应尽量保证轴与座的良好对中，以发挥轴承的最佳性能和寿命。

五、

方形轴承座与UCF305至UCF311系列带座轴承的组合，提供了一种经济、可靠且易于维护的轴承解决方案。从轻载到重载，从小型设备到大型机械，该系列产品覆盖了广泛的应用需求。正确选型、规范安装与定期维护，是确保其长期稳定运行、延长设备使用寿命的关键。在实际工程应用中，结合具体工况参数并参考制造商的技术资料，方能做出最优选择。
